产品概述：

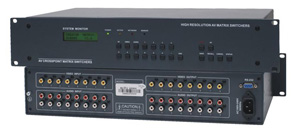

BD-AV0804/08音视频矩阵是一款将输入8路复合视频信号与立体声音频信号同步或异步交叉快速切换到一路或多路通道输出的音视频矩阵切换器。支持8路音视频信号输入，4/8路音视频信号输出。接口采用RCA接口。具有RS232通讯接口，方便与电脑、遥控系统或各种远端控制设备连接应用。
产品特点：
●支持8路音视频信号输入，4/8路音视频信号输出，输入、输出端口采用RCA接口。
●支持快速切换操作。
●支持视频信号类型有：复合视频(信号)。
●音频信号类型有：立体声，平衡或非平衡接法。
●300MHz(-3dB)，满载的高带宽。
●具有掉电记忆功能带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能。
●具有红外遥控功能和RS232通信功能。
●可机架安装的3U金属机箱。
●采用可编程逻辑陈列电路，任意交互切换。
●信号长距离传输失真补偿技术。
●内置国际通用电源。
技术参数：
|
视频 |
|
|
增 益 |
0 dB |
|
带 宽 |
100MHz (-3dB),满载，0 - 10MHz @ ±0.1dB，0 - 100Mhz @ ±0.6dB |
|
多通道对一通道串扰和 |
-50dB @10 MHz， -40dB @100 MHz |
|
微分增益误差 |
0.1%, 3.58-4.43MHz |
|
微分相位误差 |
<1.28度, 3.58MHz |
|
信号制式 |
NTSC3.58，NTSC4.43，PAL，SECAM |
|
信号类型 |
复合视频（信号） |
|
视频输入 |
|
|
接 口 |
RCA母接口 |
|
回波锁相 |
0.3V—0.4Vp-p |
|
最小/最大电平 |
模拟信号：0.5V ~ 2.0V p-p |
|
阻 抗 |
75 Ω |
|
回波损耗 |
<-30dB@5MHz |
|
最大直流偏置误差 |
15mV |
|
视频输出 |
|
|
接 口 |
RCA母接口 |
|
最小/最大电平 |
模拟信号：0.5V ~ 2.0V p-p |
|
阻 抗 |
75 Ω |
|
回波损耗 |
<-30dB@5MHz |
|
直流补偿 |
最大±5mV |
|
转换类型 |
垂直间隔 |
|
音频信号 |
|
|
输入/输出接口 |
RCA接口 |
|
增 益 |
0 dB |
|
频率响应 |
20 Hz ~ 20 kHz |
|
总谐波失真 噪声 |
0.03% @ 1 kHz （额定电压下） |
|
信噪比（S/N） |
>90dB |
|
立体声分离度 |
>80dB @ 1 kHz |
|
共态抑制比（CMRR） |
>75dB @: 20 Hz ~ 20 kHz |
|
信号类型 |
立体声 |
|
共态抑制比（CMRR） |
>75dB @: 20 Hz ~ 20 kHz |
|
阻 抗 |
输入：>10 kΩ，输出：50 Ω |
|
最大输入电平 |
+19.5dBu |
|
增益误差 |
±0.1dB |
|
最大输出电平 |
+19.5dBu |
|
控制种类 |
|
|
串行控制接口 |
RS-232, 9-针母 D型 接口 |
|
波特率与协议 |
波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位 |
|
串行控制口结构 |
2 = TX, 3 = RX, 5 = GND |
|
控制程序 |
《Switch2.0》 |
|
规格 |
|
|
电 源 |
100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源 |
|
温 度 |
储存、使用温度: -20° ~ 70°C |
|
功耗 |
10W |
|
湿 度 |
储存、使用湿度:10% ~ 90%） |
|
机箱尺寸 |
485(L)X266(W)X90 (H) mm |
|
产品重量 |
3.5kg |
|
平均故障间隔时间 |
30,000 小时 |
|
质 保 |
1年免费保修,终生维护 | |
