产品概述：

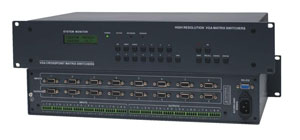

BD-VGA0804A/8A是一款支持8路音视频信号输入，4/8路音视频信号输出的专业切换设备，用于将多个电脑信号同步或异步切换到输出通道中的任一通道。
产品特点：
●支持8路音视频信号输入，4/8路音视频信号输出。
●支持快速切换操作。
●独立的VGA输入、输出端子，采用15针HD母接口支持各种RGB、VGA、信号源。
●支持视频信号类型有：RGBHV，RGBS，RGsB.
●250MFhz(-3dB),满载带宽。
●具有掉电记忆功能带有断电现场保护、LCD液晶显示、音视频同步或分离切换等功能。
●具有红外遥控功能和RS232通信功能。
●音频信号类型有：立体声，平衡或非平衡接法。
●可机架安装的7U金属机箱。
●采用可编程逻辑陈列电路，任意交互切换。
●信号长距离传输失真补偿技术。
●内置国际通用电源。
技术参数：
|
视频 |
|
|
增 益 |
0 dB |
|
带 宽 |
250MHz (-3dB),满载 |
|
多通道对一通道串扰和 |
-60dB @10 MHz， -39dB @100 MHz |
|
切换速度 |
200ns(最长时间) |
|
信号类型 |
RGBHV，RGBS， RGsB， RsGsBs高清晰度电视（HDTV） |
|
视频输入 |
|
|
接 口 |
15针 HD母接口 |
|
信号强度 |
1V p-p ： Y成分视频、S-video，复合视频； 0.7V p-p： VGA（电脑信号）；0.3V p-p： R-Y 与B-Y成分视频、 S-video |
|
最小/最大电平 |
模拟信号：0.5V ~ 2.0V p-p |
|
阻 抗 |
75 Ω |
|
回波损耗 |
<-40dB@5MHz |
|
最大直流偏置误差 |
15mV |
|
视频输出 |
|
|
接 口 |
15针 HD母接口 |
|
最小/最大电平 |
2.0V p-p |
|
阻 抗 |
75 Ω |
|
回波损耗 |
<-40dB@5MHz |
|
直流补偿 |
最大±5mV |
|
同步信号 |
|
|
输入/输出接口 |
RGBHV, RGBS, RGsB, RsGsBs |
|
输入电平 |
0.5V- 5.0V p-p,: 4.0V p-p 正常 |
|
输出电平 |
AGC-TTL: 5Vp-p, unterminated |
|
输入阻抗 |
510 Ω； |
|
输出阻抗 |
75 Ω |
|
极 性 |
正或负（与输入完全一致） |
|
最大传输延时 |
水平：90ns 垂直： 160ns |
|
最大上升/下降时间 |
4ns |
|
水平同步频率响应 |
15KHz-145KHz |
|
垂直同步频率响应 |
30Hz-170Hz |
|
视频制式 |
NTSC 3.58，NTSC 4.43，PAL，SECAM |
|
音频信号 |
|
|
输入/输出接口 |
5 位凤凰接口 |
|
增 益 |
0 dB |
|
频率响应 |
20 Hz ~ 20 kHz |
|
总谐波失真 噪声 |
0.05% @ 1 kHz （额定电压下） |
|
信噪比（S/N） |
>90dB |
|
立体声分离度 |
>80dB @ 1 kHz |
|
共态抑制比（CMRR） |
>75dB @: 20 Hz ~ 20 kHz |
|
信号类型 |
立体声或平衡接法 |
|
阻 抗 |
输入：>10 kΩ（平衡或/ 非平衡接法）输出：50 Ω （非平衡接法）, 100 Ω（ 平衡接法） |
|
最大输入电平 |
30Hz-170Hz |
|
增益误差 |
±0.1dB @20 Hz ~ 20 kHz |
|
最大输出电平 |
+19.5dBu, （平衡或/ 非平衡接法） |
|
控制种类 |
|
|
串行控制接口 |
RS-232, 9-针母 D型 接口 |
|
波特率与协议 |
波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位 |
|
串行控制口结构 |
2 = TX, 3 = RX, 5 = GND |
|
控制程序 |
《Matrix Control Program》 |
|
规格 |
|
|
电 源 |
100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源 |
|
温 度 |
储存、使用温度: -20° ~ 70°C |
|
湿 度 |
储存、使用湿度:10% ~ 90%） |
|
机箱尺寸 |
485(L)X266(W)X90 (H) mm |
|
产品重量 |
3.5kg |
|
平均故障间隔时间 |
30,000 小时 |
|
质 保 |
1年免费保修,终生维护 | |
